A instalação correta de tubos soldados é crucial para garantir a segurança, eficiência e longevidade de qualquer sistema de tubulação. Como fornecedor confiável de tubos soldados, entendemos a importância dos procedimentos de instalação adequados. Neste blog, orientaremos você nas principais etapas e considerações para a instalação correta de tubos soldados.
Preparação pré-instalação

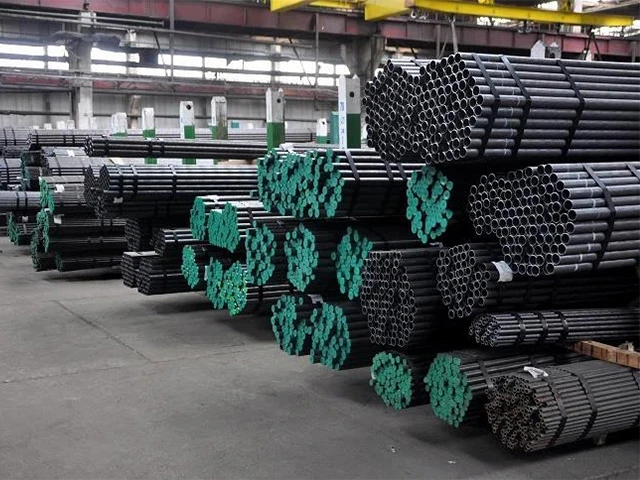

Antes de iniciar o processo de instalação, é essencial uma preparação completa. Primeiro, você precisa selecionar cuidadosamente o tipo certo de tubo soldado para o seu projeto. Oferecemos uma ampla gama de tubos soldados, comoTubo de aço estrutural JIS G3444,Tubo mecânico ASTM A512, eTubulação de aço carbono JIS G3454. Cada tipo tem suas próprias propriedades exclusivas e é adequado para diferentes aplicações. Por exemplo, o tubo de aço estrutural JIS G3444 é frequentemente usado em projetos de construção devido à sua alta resistência e durabilidade, enquanto o tubo mecânico ASTM A512 é ideal para aplicações de engenharia mecânica onde a precisão é necessária.
Inspecione os tubos na chegada. Verifique se há algum dano visível, como amassados, arranhões ou rachaduras. Os tubos danificados devem ser substituídos imediatamente para evitar possíveis problemas durante a instalação e na operação do sistema a longo prazo. Meça o comprimento e o diâmetro dos tubos para garantir que correspondam às especificações do projeto.
Prepare o local de instalação. Limpe a área de quaisquer detritos, obstáculos ou materiais soltos. Certifique-se de que o solo ou a estrutura de suporte estejam nivelados e estáveis. Se os tubos forem instalados no subsolo, certifique-se de que a vala seja cavada na profundidade e largura corretas e que as laterais estejam devidamente inclinadas para evitar colapso.
Corte e biselamento de tubos
Depois que os tubos forem selecionados e inspecionados, o próximo passo é cortá-los no comprimento apropriado. Use uma ferramenta de corte adequada, como um cortador de tubos ou uma serra. Para cortes precisos, marque a linha de corte no tubo usando uma fita métrica e um marcador. Ao cortar, certifique-se de que o corte seja perpendicular ao eixo do tubo para garantir um encaixe adequado durante a soldagem.
Após o corte, chanfrar as pontas dos tubos. O chanfro é importante porque permite uma melhor penetração durante o processo de soldagem, resultando em soldas mais resistentes. O ângulo de chanfro normalmente varia de 30° a 45°, dependendo da espessura do tubo e do método de soldagem. Use uma máquina de chanfrar ou uma esmerilhadeira para criar o chanfro. Certifique-se de que o chanfro esteja liso e sem rebarbas ou arestas.
Encaixe e alinhamento de tubos
O encaixe e o alinhamento adequados dos tubos são essenciais para uma instalação bem-sucedida. Use acessórios para tubos, como cotovelos, tês e acoplamentos, para conectar os tubos nos ângulos e junções necessários. Selecione os acessórios compatíveis com o tipo e tamanho do tubo.
Antes de soldar, monte temporariamente os tubos e conexões para verificar o alinhamento. Use ferramentas de alinhamento, como braçadeiras e hastes de alinhamento, para garantir que os tubos estejam em linha reta e as juntas estejam devidamente alinhadas. Tubos desalinhados podem causar soldas fracas e possíveis vazamentos no sistema.
Processo de Soldagem
A soldagem é a etapa mais importante na instalação de tubos soldados. Existem vários métodos de soldagem disponíveis, como soldagem por arco de metal blindado (SMAW), soldagem por arco de metal a gás (GMAW) e soldagem por arco submerso (SAW). A escolha do método de soldagem depende de fatores como material do tubo, espessura e requisitos do projeto.
Para SMAW, é um método de soldagem versátil que pode ser utilizado em diversos ambientes. No entanto, é necessário um soldador qualificado para controlar o arco e o eletrodo. GMAW é um método mais rápido e eficiente, especialmente para tubos de paredes finas. Ele usa um eletrodo de arame consumível e um gás de proteção para proteger a solda da oxidação. SAW é comumente usado para tubos de grande diâmetro e paredes espessas. Oferece soldas de alta qualidade com penetração profunda.
Antes de iniciar o processo de soldagem, limpe as extremidades do tubo e as superfícies chanfradas para remover ferrugem, óleo ou sujeira. Isso ajuda a garantir uma solda limpa e forte. Siga cuidadosamente as especificações do procedimento de soldagem (WPS). O WPS inclui informações como corrente de soldagem, tensão, velocidade de soldagem e tipo de metal de adição a ser usado.
Durante a soldagem, mantenha uma velocidade de soldagem e comprimento de arco consistentes. Certifique-se de que o cordão de solda esteja uniforme e livre de defeitos, como porosidade, rachaduras ou falta de fusão. Após a soldagem, deixe a solda esfriar naturalmente. Não tempere a solda com água, pois isso pode causar tensões internas e reduzir a resistência da solda.
Inspeção de solda
Após a soldagem, inspecione cuidadosamente as soldas. A inspeção visual é o primeiro passo. Verifique se há defeitos visíveis, como rachaduras, porosidade ou fusão incompleta. Use uma lupa, se necessário, para detectar pequenos defeitos.
Além da inspeção visual, métodos de ensaios não destrutivos (END) podem ser usados para garantir a qualidade das soldas. Os métodos comuns de END incluem testes ultrassônicos (UT), testes radiográficos (RT) e testes de partículas magnéticas (MT). O UT é utilizado para detectar defeitos internos na solda, como trincas e falta de fusão. RT usa raios X ou raios gama para produzir uma imagem da estrutura interna da solda. MT é adequado para detectar defeitos superficiais e próximos à superfície em materiais ferromagnéticos.
Se algum defeito for encontrado durante a inspeção, as soldas deverão ser reparadas imediatamente. O processo de reparo deve seguir o mesmo procedimento de soldagem da solda original.
Suporte e suporte de tubo
O suporte e suporte adequados dos tubos são essenciais para evitar flacidez, vibração e movimento. Instale suportes de tubos em intervalos regulares ao longo do comprimento dos tubos. O espaçamento dos suportes depende de fatores como o diâmetro do tubo, o material e o tipo de fluido ou gás que flui através dos tubos.
Use diferentes tipos de suportes para tubos, como ganchos, braçadeiras e suportes, dependendo dos requisitos de instalação. Por exemplo, ganchos são comumente usados para tubos suspensos, enquanto braçadeiras são usadas para prender tubos a uma estrutura de suporte.
Além do suporte, em alguns casos pode ser necessário escoramento para evitar o movimento lateral dos tubos. O reforço pode ser obtido usando escoras, suportes ou tirantes. Certifique-se de que o suporte esteja instalado e apertado corretamente para fornecer suporte adequado.
Teste de pressão
Depois que os tubos estiverem instalados, soldados e apoiados, realize um teste de pressão. O teste de pressão é usado para verificar a integridade das juntas soldadas e de todo o sistema de tubulação. Encha os tubos com um fluido de teste, geralmente água, e pressurize o sistema a uma pressão especificada. A pressão de teste é normalmente superior à pressão normal de operação do sistema para garantir que os tubos e as soldas possam suportar a pressão.
Monitore a pressão durante o teste. Se houver uma queda significativa de pressão, isso indica um vazamento no sistema. Verifique todas as juntas e conexões quanto a vazamentos. Use uma solução de sabão para detectar pequenos vazamentos. Se for encontrado um vazamento, marque o local e repare a junta.
Após o teste de pressão ser bem-sucedido, drene o fluido de teste dos tubos e seque-os completamente antes de colocar o sistema em operação.
Manutenção pós-instalação
A manutenção pós - instalação adequada é importante para garantir o desempenho a longo prazo dos tubos soldados. Inspecione regularmente os tubos e soldas em busca de sinais de corrosão, desgaste ou danos. Verifique os suportes e suportes dos tubos para ter certeza de que ainda estão em boas condições.
Se for detectada corrosão, aplique um revestimento anticorrosivo adequado nas áreas afetadas. Para tubos instalados em ambientes agressivos, considere o uso de materiais resistentes à corrosão ou medidas de proteção adicionais.
Concluindo, a instalação correta de tubos soldados requer um planejamento cuidadoso, preparação adequada e adesão estrita aos procedimentos de instalação. Como fornecedor de tubos soldados, temos o compromisso de fornecer tubos de alta qualidade e suporte técnico para ajudá-lo a obter uma instalação bem-sucedida. Se você tiver alguma dúvida ou precisar de mais assistência com seu projeto de instalação de tubos soldados, ou se estiver interessado em adquirir nossos produtos, não hesite em nos contatar para aquisição e negociação.
Referências
- Manual de soldagem, American Welding Society
- Manual de instalação de tubos, Associação de Fabricantes de Tubos
- Padrões de teste de pressão, Organização Internacional de Padronização (ISO)
